デジタル共通仕様準拠環境監視テレメータシステム

【テレメータシステム】

環境大気常時監視のテレメータシステムについて、近年の通信設備や測定機器のデジタル化に対応した「環境大気自動測定機のテレメータ取り合いの共通仕様」が環境省より策定されました。この共通仕様に準拠したテレメータシステムを提供します。


【テレメータシステムのデジタル化のメリット】

測定値の信頼性向上

  • 従来のアナログ伝送で発生した伝送時の変換誤差がなくなるため測定値の信頼性が向上します。

測定機の状態把握と予防保守の実施

  • 精度管理情報とメッセージ情報を取得し、測定機の状態を詳細に把握することができます。これにより、不具合が発生する前に不安要素に対処する予防的な保守が行え、欠測時間を抑えることができます。

トラブル時の迅速な対応

  • トラブル発生時に取得した精度管理情報とメッセージ情報から監視拠点で測定機の詳細な状態が把握できるため迅速な対応を行うことができます。
  • 監視拠点から遠隔操作コマンドを使用して測定機の制御(ゼロガス・スパンガスの導入、校正)が行えるため、トラブルか実値か判断することができます。

業務の効率化

  • 従来のアナログ伝送では必須であったテレメータの記録値と測定機の記録値(記録紙等の値)との照合確認作業が伝送誤差がないため削減できます。

【テレメータシステムのメリット】

データの異常の早期発見

  • データ取得時にリアルタイムにさまざまな検査を行い、警報・警告値を検出できます。また、警報・警告値のデータセルの色を指定できるため異常値の見落とし防止に役立ちます。

迅速で確実なデータ確定処理機能

  • そらまめ君の測定データを取り込むことが可能です。これにより、周辺の測定局のデータを使用したデータの妥当性の検証が行えます。
  • データの修正がグラフ上でデータを検索しながら行えます。
  • 確定した測定データを誤って修正しないように保護します。

データ分析に役立つ高品質な出力機能

  • 報告書にそのまま使用できる高品質なグラフ、月報、年報を出力できます。

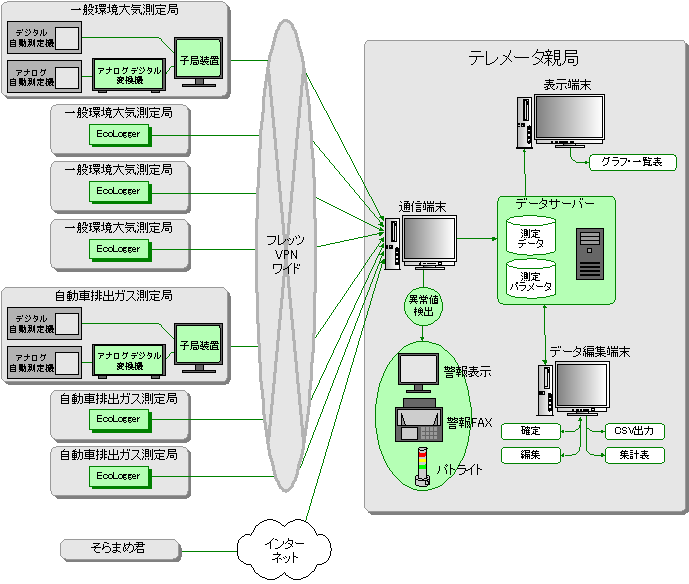

【デジタルテレメータの全体構成】


テレメータ構成3

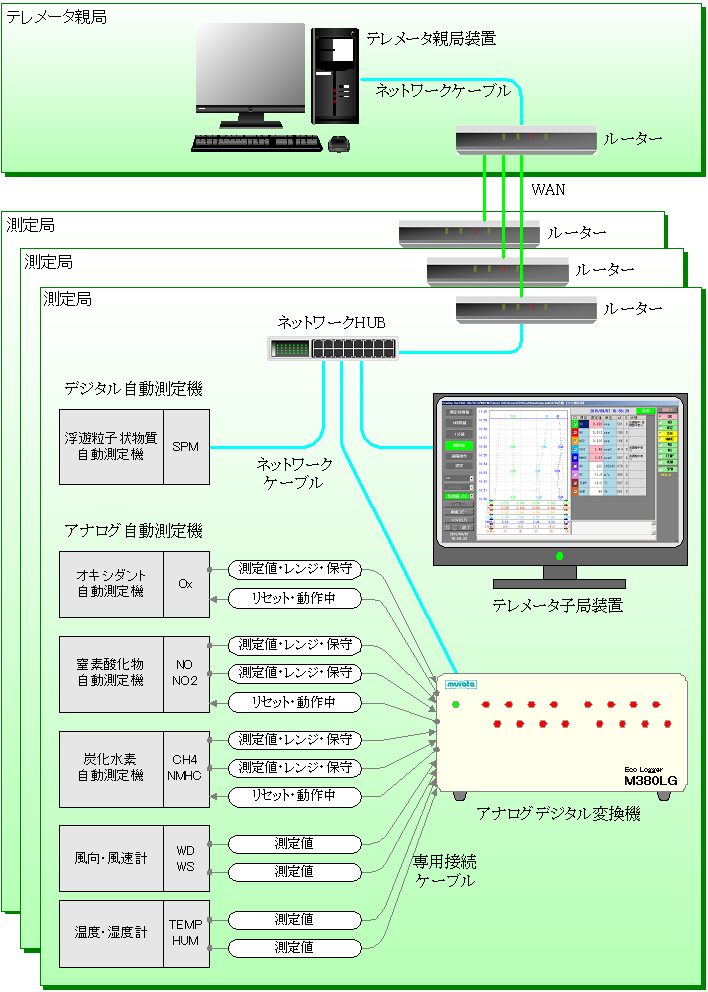

【アナログ自動測定機が混在する場合のテレメータ構成】

 「環境大気自動測定機のテレメータ取り合いの共通仕様」に準拠しているアナログデジタル変換機 M380LGはアナログ測定機をデジタル通信で子局装置に接続します。これにより子局からはアナログ測定機がデジタルの測定機に見えるため、測定機の更新時にシステムの移行がスムーズに行えます。
 アナログデジタル変換機1台で最大24項目を接続することが可能です。


アナデジ構成


【子局装置 M410】

「環境大気自動測定機のテレメータ取り合いの共通仕様(V1.01)」準拠

M410
  • 共通仕様コマンドを使用して瞬時値(1分値)、1時間値、日平均値、装置情報、精度管理情報、メッセージ情報を取得して記録します。また、遠隔操作コマンドを使ってデジタル測定機を制御します。

測定データの積算表示

  • 1分値、1時間値、精度管理情報を時間変動グラフにて表示します。
  • 1分値、1時間値、精度管理情報を一覧表にて表示します。
  • 瞬時値から積算型出力を算出し、チャートイメージで表示することが可能です

子局装置の画面

遠隔地からのリモート制御

  • テレメータ親局からテレメータ子局を介してデジタル測定機のリモート制御が行えます。

停電通知機能

  • 停電時にテレメータ親局に停電情報を送るため停電の対応が迅速に行えます。

アラーム等のグラフ表示

  • 測定データのステータス情報(アラーム等)を取得して測定データのグラフに表示することができます。

【アナログデジタル変換機 M380LG】

テレメータシステムのデジタル仕様対応

M380LG
  • 従来の測定機(アナログ信号、パルス信号)をデジタルテレメータに接続します。
  • 測定機のアナログ信号から1時間値、日平均値を記録します。
  • テレメータ子局からの共通仕様コマンドに対応します。

環境大気常時監視マニュアル(第6版)準拠

  • 1時間値の演算は常時監視マニュアルに従って瞬時値型、平均値型、積算型の1時間値を算出します。
  • アナログ電圧信号、状態監視信号、リセット信号、子局停止信号は常時監視マニュアルに準拠します。

【カタログおよびお問い合わせ先】

カタログ

本製品に関する詳細は下記カタログをご参照ください。
テレメータシステムカタログ
子局装置 M410カタログ
アナログデジタル変換機 M380LGカタログ

お問い合わせ先

本製品に関するお問い合わせはお問い合わせフォーム、または下記までお気軽にお問い合わせください。
ムラタ計測器サービス株式会社 開発部システム課 TEL:045-812-6411
